Entecの長年の実績は、信頼の裏付けです。
コンポジット成形の草分けであるフィラメントワインディング(FW)製法。
その技術を直接受け継ぐEntec/エンテック社のフィラメントワインダーは、
航空・宇宙・防衛産業から高圧容器などの一般産業分野まで、
幅広い用途・場面で採用されています。
その技術を直接受け継ぐEntec/エンテック社のフィラメントワインダーは、
航空・宇宙・防衛産業から高圧容器などの一般産業分野まで、
幅広い用途・場面で採用されています。
ラインナップ
各種シリーズを取り揃えております。

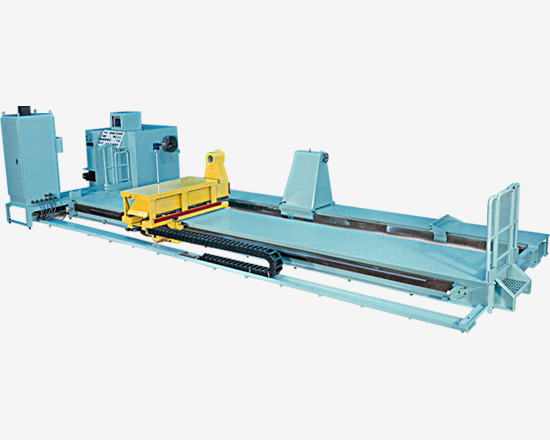

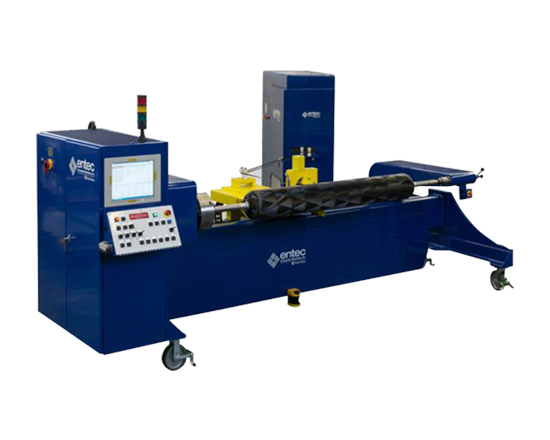

FWシリーズ
ベイシックな入門モデル
標準的な構造
R&D機、入門機として最適
標準的な構造
R&D機、入門機として最適
成形品 長さ:1.2m ~3.6m
成形品 直径:~600mm
最大荷重:約230kg
スピンドル回転数:最大280RPM
軸数:4軸
成形品 直径:~600mm
最大荷重:約230kg
スピンドル回転数:最大280RPM
軸数:4軸

PWシリーズ
オーバーヘッドビーム・キャリッジを
もつ標準的な構造
堅牢構造により高い信頼性
成形品の径により、カスタマイズ可能
もつ標準的な構造
堅牢構造により高い信頼性
成形品の径により、カスタマイズ可能
成形品 長さ:1.2m ~7.2m
成形品 直径:~860mm
最大荷重:約1,350kg
スピンドル回転数:最大150RPM
軸数:4軸
成形品 直径:~860mm
最大荷重:約1,350kg
スピンドル回転数:最大150RPM
軸数:4軸

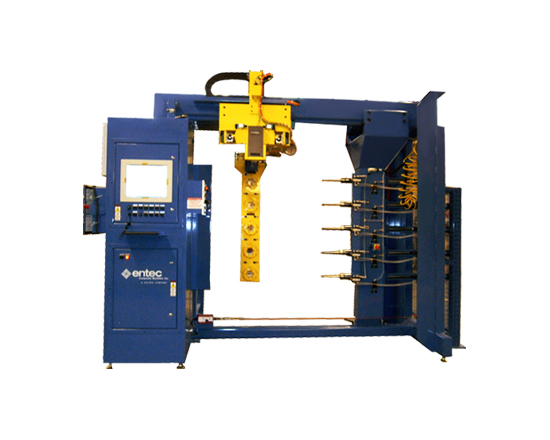

PSシリーズ
量産用機種
複数スピンドル(最大10スピンドル)
オーバーヘッドビーム・キャリッジ構造
複数スピンドル(最大10スピンドル)
オーバーヘッドビーム・キャリッジ構造
成形品 長さ:1.2m ~7.2m
成形品 直径:~860mm
最大荷重:約1,350kg
スピンドル回転数:最大150RPM
軸数:4軸
成形品 直径:~860mm
最大荷重:約1,350kg
スピンドル回転数:最大150RPM
軸数:4軸

5Kシリーズ
航空宇宙産業への導入採用件数が最多
高精度、高品質のワインディングに対応
堅牢、剛性の高いフレーム構造
高精度、高品質のワインディングに対応
堅牢、剛性の高いフレーム構造
成形品 長さ:3.6m ~18.0m
成形品 直径:3.6m
最大荷重:35トン
スピンドル回転数:最大125RPM
軸数:4軸
成形品 直径:3.6m
最大荷重:35トン
スピンドル回転数:最大125RPM
軸数:4軸
付帯設備・ソフトウェア
フィラメントワインディング技術を支える周辺技術

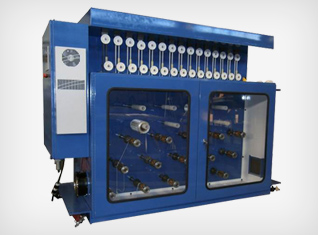

クリールボックス
|
---|
最新型の高精度テンショナーを備え付け 生産規模に合わせたクリールシステムを デザイン。ラージトウにも対応。 |

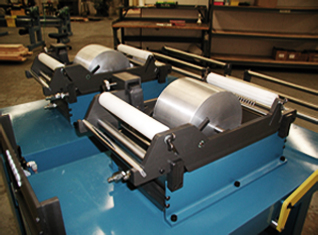

レジンバス
|
---|
ディップ式・ローラー式など複数のレジン 供給システムから選択、成形品サイズや 生産本数に最適な構造にカスタマイズ。 ヒーター機能は標準装備。 |

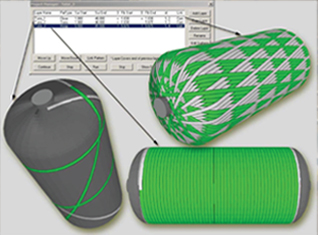

ソフトウェア
|
---|
業界唯一の自社開発FW専用ソフトウェア。 ハード・ソフトの互換性は抜群。 巻きパターン作成ソフトウェアも用意。 |

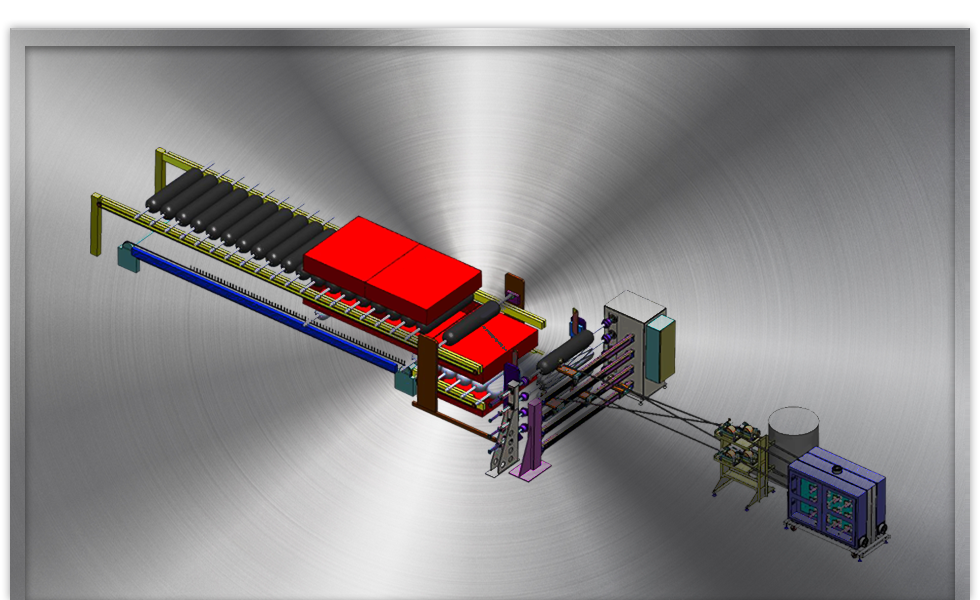

フィラメントワインディングの量産システム
エンテック社では、フィラメントワインダーと連動する
フィラメントワインディング・量産システムをトータルで提案することができます。
従来のフィラメントワインダーに、連続式硬化炉、自動樹脂供給装置、
マンドレル搬送装置などを加えて、生産効率を飛躍的に向上させる製造ラインを構築します。
フィラメントワインディング・量産システムをトータルで提案することができます。
従来のフィラメントワインダーに、連続式硬化炉、自動樹脂供給装置、
マンドレル搬送装置などを加えて、生産効率を飛躍的に向上させる製造ラインを構築します。

適用事例

エアロスペース
50年以上に渡るエンテック社の経験において、
適用事例が最も多いのが航空・宇宙・防衛分野です。
民間航空機向けタンクから大小様々なロケット部品
まで、あらゆるサイズ・形状の部品製作を、
今後もサポートし続けます。
適用事例が最も多いのが航空・宇宙・防衛分野です。
民間航空機向けタンクから大小様々なロケット部品
まで、あらゆるサイズ・形状の部品製作を、
今後もサポートし続けます。

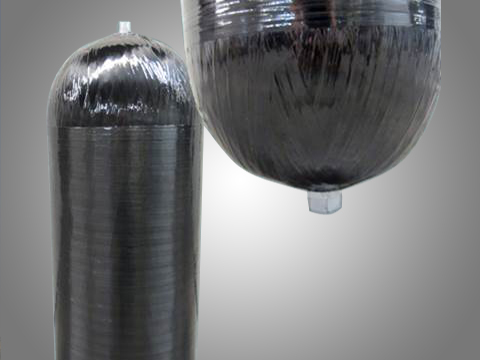

自動車
自動車排出ガスのクリーン化と燃料効率の向上は、
尽きることのない課題です。
エンテック社のフィラメントワインディング技術は、
CNG/CHG用タンク製造をサポートすることで、
地球環境の保全・改善に貢献します。
尽きることのない課題です。
エンテック社のフィラメントワインディング技術は、
CNG/CHG用タンク製造をサポートすることで、
地球環境の保全・改善に貢献します。

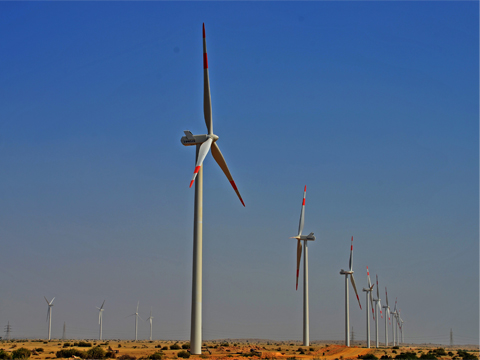

エネルギー
エンテック社は、世界最大級の風車
(ウィンドタービン)ブレードを製作しました。
今後ますます期待が高まるオイル・ガス掘削の
効率化に、エンテック社はパイプ製造技術を
提供することで寄与します。
(ウィンドタービン)ブレードを製作しました。
今後ますます期待が高まるオイル・ガス掘削の
効率化に、エンテック社はパイプ製造技術を
提供することで寄与します。
